暖气片四种供暖管道链接方式优劣对比

时间:2017-08-01来源:金旗舰散热器点击:

  暖气片供暖管道链接方式,分为四种分别是:单管串联、单管串联跨接式、并联的异程系统、章鱼式管路系统,那么这四种方式直接有何优劣势啦?下面就让我们一起来看看吧。

  暖气片四种供暖管道链接方式优劣对比

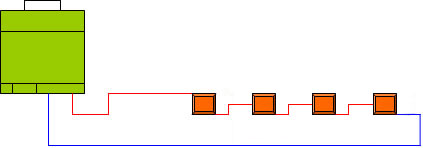

  单管串联
暖气片
  暖气片单管串联的特点是材料使用量低、劳动强度相对较弱、改造时间也短些。整个系统的水先经过系统的第一组暖气片,而后是第二组,第三组……,因此水温是按照串联的顺序逐渐流量减弱。在同等的条件下,首尾2组暖气给房间带起的温度能相差2度以上。

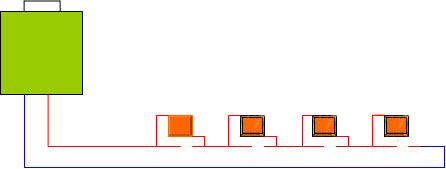

  单管串联跨接式技术改造
暖气片
  为了能调节单组暖气片的水温,在暖气片前端的进出水口处必须增加旁通阀,有的用三通调节阀,也有的用3个闸阀。单管串联系统没有用旁通的话,关闭一组暖气就会造成整个系统立即中断,其他的暖气也都将不热了。而且,单管串联需要配置的暖气片数更多,为了满足系统循环的需要,这种暖气系统主管也需要比较粗。

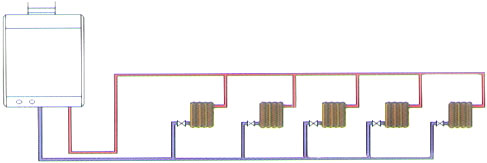

  并联的异程系统
暖气片
  并联异程的特点是管道行程较短,每一组暖气片均可以单独控制,系统的水流平衡较单管串联会有大幅度的提高,然而这种系统还是有一定的局限性。每组暖气片的水流量不同,前端暖气片的回水因为离主管道比较近,回的比较快,而后端回水就较慢,可能造成末端暖气不热或不够热的现象。解决的办法是通过阀门调节来解决问题,在系统工作状态下把前端暖气的回水阀门依次稍关掉一些,以确保系统平衡,让末端暖气慢慢热起来。

  并联的同程系统
  并联同程系统其特点是和并联异程基本上一样的。但是在运行原理有差别,简单的说,叫做先供后回,就是前端第一组暖气片的回水暂不向主管道循环,而是往下继续走,连接下一组暖气片的回水管,依次类推…从最末端暖气片拉出一根回水管路,回到主管道的回水管上。系统每组暖气片的水流量基本上是相同的,系统非常平衡,一般不会出现末端不热的现象。可以说是一种水力系统平衡最佳的方式。

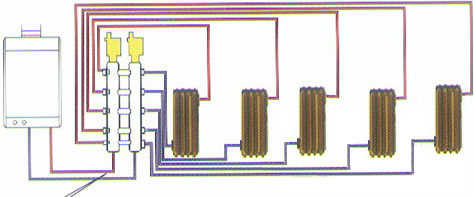

  章鱼式管路系统
暖气片
  锅炉进出口分别通过分水器和集水器与各组并联暖气片连接,各并联管路间的水力平衡通过分水器上的阀门进行调节来平衡各环路的阻力,可分室温度控制。热水管道通常采用PEX或XPAP等塑料管材,敷设于地板下,是一种比较美观的连接方式,但较费些管材。

  连接暖气片的不同布管方式的优劣对比
管路方式                   管材消耗量 单管串联 并联同程 并联异程 分集水器(章鱼)式连接
  一般 较多 一般
近热远冷现象
阻力均衡性 不好 不好

以上就是“暖气片四种供暖管道链接方式优劣对比”内容。希望能帮助到你。
